Structure 3D est disponible en version beta. Cette application permet, via une interface 3D, de calculer les efforts et les déplacements d’une structure soumise à des effort extérieurs directement dans le navigateur. Il n’y a donc pas d’installation nécessaire et elle est accessible directement en vous connectant sur TriDyme.
Modélisation d’une structure avec Structure 3D
Pour accéder à Structure 3D, il suffit d’aller sur le store de TriDyme qui propose l'ensemble des applications de génie civil disponible et de cliquer sur Structure 3D.
Une fois sur l’application, on modélise la structure en définissant :
- Les matériaux (masse volumique, module d’Young, coefficient de Poisson et module de cisaillement)
- Les sections
- Les conditions d’appuis
- La géométrie de la structure (noeuds, barres)
- Et enfin les efforts
Exemple: modélisation d’un pont avec son tablier et ses piles
Pour calculer les déplacements aux noeuds, les réactions et les sollicitations dans les barres, on clique sur Analysis. Le calcul s’effectue sur les serveurs cloud qui retournent les résultats.
Calcul de la Structure
Structure 3D est un logiciel de calcul de structure à barres, ce qui permet d’optimiser la vitesse de calcul par rapport aux modèles de calcul par éléments finis qui nécessitent de faire un maillage de la structure. En effet, si la formulation mathématique est identique, la structure n'est pas discrétisée en petits éléments finis. La matrice de rigidité est donc plus petite et le calcul est ainsi plus rapide.
En revanche dans un modèle à barres, la structure n’étant pas maillée, les barres sont reliées entre elles par l’intermédiaire de leurs noeuds d'extrémité.

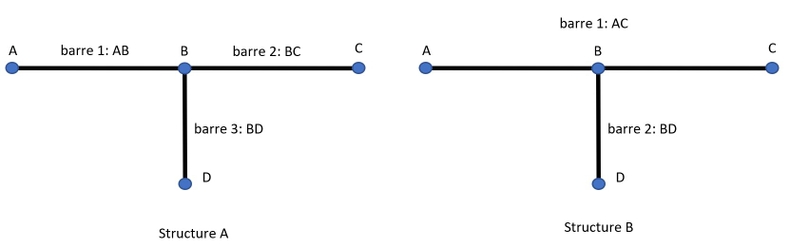

Par conséquent, si on considère les deux structures suivantes:
La Structure A et la Structure B sont identiques avec un modèle aux éléments finis mais différentes avec un modèle à barres. Dans le cas de Structure B, la barre AC n’est pas liée à la barre BD par un noeud, les deux éléments sont donc considérés comme indépendants.
Structure 3D permet dans un même modèle de calculer plusieurs structures:
L'algorithme construira une matrice de rigidité pour chaque système, donnant ainsi à l'utilisateur la possibilité de comparer plusieurs solutions.
Opportunités et évolution
Structure 3D rejoint le store de TriDyme et offre la possibilité aux utilisateurs de calculer les déplacements et les efforts dans une structure.
Des applications comme Steel Section (bientôt disponible) et Concrete Section prennent le relai en permettant de vérifier la résistance des sections respectivement en acier et en béton soumis aux efforts calculés avec Structure 3D.
Concernant Structure 3D, de nombreuses fonctionnalités sont à venir, notamment:
- les combinaisons de charges aux codes de construction: Eurocodes, ASCE,...
- le calcul dynamique sismique
- les efforts de houles
- les efforts de vent
- la modélisation de l’interaction sol-structure via l’utilisation de PY
- pushover analysis
Inscrivez-vous sur TriDyme afin d'être informés régulièrement sur nos dernières fonctionnalités.
